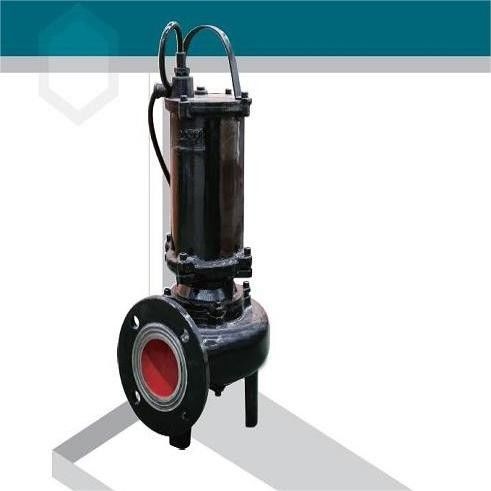

Máy bơm xả nước ngầm điện Máy bơm bùn ngầm cho các nhà máy xử lý nước thải
-
Làm nổi bật
Weishiepc 1470r/min Máy bơm nước thải chìm
,Weishiepc 2825r/min Máy bơm nước thải chìm
,máy bơm bùn ngập nước weishiepc 15m3/h
-
Tên sản phẩmbơm bùn chìm
-
Vật liệugang thép
-
Nguồn năng lượngĐiện
-
Sức mạnh22KW
-
Sử dụngnhà máy xử lý nước thải
-
Tốc độ1470r/min, 2825r/min, 2840r/min, 2880r/min, 2890r/min, 2900r/min
-
Nguồn gốcTrung Quốc
-
Số mô hìnhDòng WQC
Máy bơm xả nước ngầm điện Máy bơm bùn ngầm cho các nhà máy xử lý nước thải
Máy bơm xả nước ngầm điện Máy bơm bùn ngầm cho các nhà máy xử lý nước thải
Điều kiện làm việc của sản phẩm
1Nhiệt độ trung bình không nên cao hơn 40°C, mật độ1050kg/m,và giá trị PH trong phạm vi 5-9.
2Trong khi chạy,bơm không được thấp hơn mức độ chất lỏng thấp nhất,xem "mức độ chất lỏng thấp nhất".
3.Điện áp định số 380V, tần số định số 50Hz. Máy động cơ chỉ có thể chạy thành công trong điều kiện sai lệch của cả điện áp và tần số định số không quá ± 5%.
4Độ kính tối đa của hạt rắn đi qua máy bơm không được lớn hơn 50% của đường thoát của máy bơm.
Thông số kỹ thuật sản phẩm
Ví dụ: 50WQC15-8-0.75
50------Khẩu thoát nước ((mm)
WQ------Bơm nước thải chìm
C------Cơ cấu thế hệ thứ ba
15------Khả năng ((m3/h)
8------Trái (m)
0.75------Sức mạnh của động cơ được trang bị ((kw))
| 序号 | 型号 | 排口径 Chiều kính ổ cắm (mm) | 流量 Công suất | 扬程 Đầu (m) | 转速 Tốc độ (r/min) | 功率 Công suất (kW) | hiệu suất Hiệu quả (%) | trọng lượng Trọng lượng (kg) | |
| Không, không. | Loại | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 Chiều kính ổ cắm (mm) |
流量 Công suất | 扬程 Đầu (m) |
转速 Tốc độ (r/min) |
功率 Công suất (kW) |
hiệu suất Hiệu quả (%) |
trọng lượng Trọng lượng (kg) |
|
| Không, không. | Loại | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Cấu trúc sản phẩm
Lối xích:Lối xích chất lượng cao, với cấu hình hợp lý, có thể kéo dài thời gian của máy bơm.
Làm mát:Làm mát của máy bơm:nên làm mát trực tiếp bằng máy bơm để bơm môi trường
Động cơ:Độ cách nhiệt lớp F, nhiệt độ hoạt động tối đa 155 °C, và có lớp bảo vệ IPX8 với niêm phong hiệu quả.
Mẫu niêm phong cơ học:Sử dụng niêm phong cơ học chất lượng cao, hai cách niêm phong cung cấp cho động cơ một sự bảo vệ kép.
Phòng dầu:Dầu có thể bôi trơn và làm mát niêm phong cơ học và thực hiện chức năng an toàn gắn liền bằng cách ngăn chất lỏng xâm nhập vào động cơ.Không khí của một số lượng nhất định bên trong buồng có thể làm giảm áp suất tích lũy nâng.
Máy đẩy:Thiết kế tối ưu cho phép máy bơm một năng lực mạnh mẽ trong chất xơ và thoát nước rắn và không chặn trong vận chuyển chất lỏng
Vỏ máy bơm:Sử dụng công nghệ CAD / CAM làm cho máy bơm có hiệu quả cao hơn và giảm mài mòn.
Chân:
Máy bơm là đồng trục với động cơ
Đường quay kéo dài được thiết kế ngắn nhất có thể có thể được giảm với sự lệch và rung động của nó, kéo dài thời gian của cả hai niêm phong cơ học và vòng bi và giảm tiếng ồn khi chạy.
Hệ thống giám sát:
Bên trong stator có ba công tắc điều khiển nhiệt loạt được nhúng, trong trạng thái "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), khi niêm phong cơ học ở phía máy bơm rò rỉ và tỷ lệ dầu-nước trong buồng dầu đạt đến một nồng độ nhất định, để tự động ngắt nguồn để ngừng hoạt động của máy bơm.
Chức năng kiểm tra xem động cơ thiếu pha có sẵn với tủ điều khiển điện để ngăn chặn nó cháy do bất kỳ thiếu pha nào không.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
