Ventil cửa thép không gỉ tự động mở đóng van chống mòn
Mô tả sản phẩm:

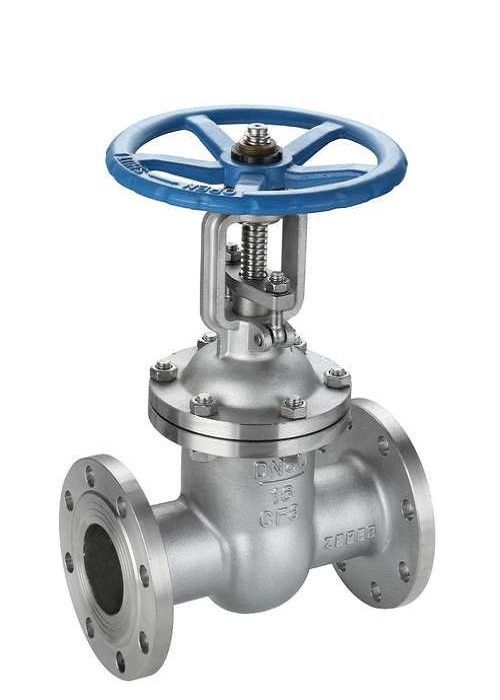

Van cổng thép không gỉlà một trong những van mở và đóng phổ biến nhất, sử dụng tấm cổng (tức là các phần mở và đóng, trong đó các phần mở và đóng được gọi là tấm cổng hoặc cổng,và các chỗ ngồi cổng được gọi là chỗ ngồi tấm cổng) để kết nối (hoàn toàn mở) hoặc cắt (hoàn toàn đóng) môi trường trong đường ốngNó không được phép sử dụng như một chất đánh chặn dòng chảy.
Hướng di chuyển của cổng là vuông theo hướng của chất lỏng.Van cổng được niêm phong thông qua các tiếp xúc giữa chỗ ngồi van và tấm cổng.
Trong quá trình sử dụng, bạn nên tránh mở cổng một lượng nhỏ, bởi vì sự xói mòn của môi trường chảy tốc độ cao sẽ tăng tốc độ hư hỏng bề mặt niêm phong.
Parameter sản phẩm:
| 型号Loại | 公称通径DN(mm) | 尺寸Dimension ((mm) | |||||||
| L | D | D1 | D2 | b-f | Z-φd | H | D0 | ||
|
Z41H ((/W/Y) -10 Z541H ((/W/Y) -10 Z941H ((/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
Điều kiện làm việc:
1Điều kiện làm việc ở nhiệt độ cao và áp suất cao:
Van cửa kín cứngcó thể được áp dụng cho nhiệt độ trung bình lên đến 400 °C, áp suất lên đến 2500-5000psi điều kiện hoạt động.
2. Phương tiện ăn mòn mạnh:
Van cổng niêm phong cứng có khả năng chống ăn mòn cao, và có thể được sử dụng trong nhiều trường hợp axit, kiềm, muối và các phương tiện ăn mòn mạnh khác.
3. Phương tiện nhớt cao:
Van cổng niêm phong cứng có khả năng tự làm sạch và lưu thông tốt, và có thể được sử dụng trong hệ thống đường ống cho môi trường độ nhớt cao.
4Các hạt rắn hoặc môi trường chứa cellulose:
Van cổng niêm phong cứng có một cơ chế niêm phong tiên tiến, có thể xử lý tốt hơn môi trường có chứa hạt, cellulose, dư lượng, v.v., và ngăn chặn tắc nghẽn.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
