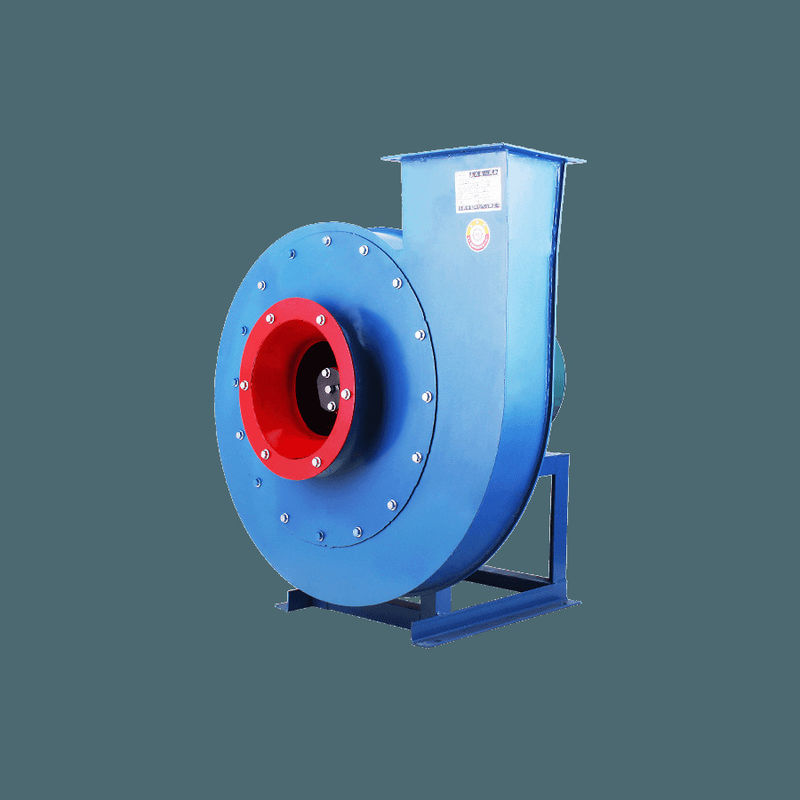

G4-73 Y4-73 Ventilator thép centrifugal thổi thổi thổi thổi cho thông gió nồi hơi

G4-73 Y4-73 Ventilator thép centrifugal thổi thổi thổi thổi cho thông gió nồi hơi

1. Tổng quan

G4-73 Y4-73Máy thổi ly tâm thép và quạt dẫn xuấtphù hợp với hệ thống thông gió và hệ thống quạt kéo gió của nồi hơi có công suất dưới 670t/h trong nhà máy điện nhiệt. Khi không có yêu cầu đặc biệt nào khác,G4-73 cũng có thể được sử dụng cho thông gió mỏ và thông gió chung.
Phương tiện được vận chuyển bởi máy thông gió là không khí, và nhiệt độ tối đa không được vượt quá 80 °C; phương tiện được vận chuyển bởi quạt hút khí là khí khói,và nhiệt độ tối đa không vượt quá 250°C.
Trước quạt hút gió, phải lắp đặt thiết bị loại bỏ bụi để giảm hàm lượng bụi của khí khói đi vào quạt càng nhiều càng tốt.Theo điều kiện sử dụng nhà máy điện chung, hiệu quả loại bỏ bụi không được thấp hơn 85%.

2. Tính năng

(1) CácMáy thông gió ly tâm và quạt dẫn xuấtđược làm bằng hút đơn, mỗi máy có tổng cộng 12 số máy N28 ~ 28.
(2) Ventilator có hai hướng xoay: trái và phải. Nhìn từ một đầu của động cơ, động cơ xoay theo chiều kim đồng hồ được gọi là một quạt bên phải, đại diện cho "phải";động cơ xoay theo chiều ngược chiều kim đồng hồ được gọi là một quạt bên trái, đại diện cho "bên trái".
(3) Vị trí đầu ra của quạt được thể hiện bằng góc đầu ra của vỏ khí.
(4) Chế độ truyền của các quạt là loại D, và tất cả chúng đều được điều khiển bởi các khớp nối đàn hồi.

3. Thông số kỹ thuật

4. Cấu trúc

CácMáy thông gió ly tâmchủ yếu bao gồm động cơ, vỏ, lối vào không khí, cửa điều chỉnh và bộ phận truyền tải.

(1) Máy xoay bao gồm 12 cánh vuông nghiêng về phía sau được hàn giữa đĩa phía trước hình cung hình nón và đĩa phía sau hình phẳng.Việc sử dụng lưỡi bi hình cánh đồng đảm bảo hiệu quả cao, tiếng ồn thấp, và sức mạnh cao của quạt.Các cấu trúc bánh xoay của thông gió và các quạt dẫn xuất của cùng một số máy là giống nhau.

(2) Vỏ là một cơ thể volute hàn bằng tấm thép thông thường.Các vỏ của quạt hút đơn được thực hiện trong ba hình thức khác nhau (Ng8 ~ 12 vỏ được làm bằng một cấu trúc tích hợp và không thể tháo rời, vỏ N214 ~ 16 được làm bằng loại mở hai, và vỏ N218 ~ 28 được làm bằng loại mở ba).

(3) Khẩu thả không khí hội tụ và hợp lý được tạo thành một cấu trúc tích hợp và được cố định ở phía inlet của quạt bằng các bu lông.

(4) Thiết bị được sử dụng để điều chỉnh tốc độ dòng chảy của quạt được lắp đặt theo chiều trục trước cửa vào không khí.Điều chỉnh vị trí đòn bẩy của cửaĐối với một quạt xoáy bên phải, đẩy đòn bẩy từ dưới lên sẽ thay đổi hướng từ hoàn toàn đóng thành hoàn toàn mở;cho quạt bên trái, kéo đòn bẩy từ trên xuống dưới sẽ thay đổi từ hoàn toàn đóng để hoàn toàn mở. hướng hoàn toàn mở.

(5) trục chính của bộ phận truyền tải được làm bằng thép chất lượng cao, và quạt này sử dụng vòng bi lăn.N218~28 sử dụng hai hộp mang loại gối độc lập. Hộp mang được trang bị nhiệt kế và chỉ số mức dầu (chỉ dành cho quạt dẫn đường).Lượng dầu bổ sung phù hợp với các yêu cầu của nhãn mức dầuNếu mỡ được sử dụng trong hộp vòng nạp hình trụ tích hợp N28~16, một bộ chống dầu nên được thêm vào mặt quả bóng của hộp vòng, và rãnh cố định của nó đã được chế tạo sẵn.Máy thông gió được dẫn dắt được trang bị thiết bị làm mát bằng nước, do đó, một đường ống nước phải được lắp đặt.
