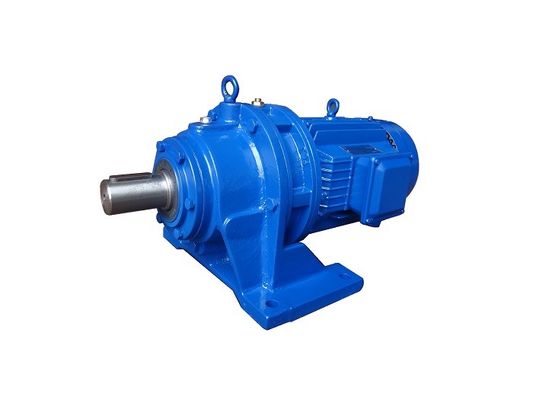

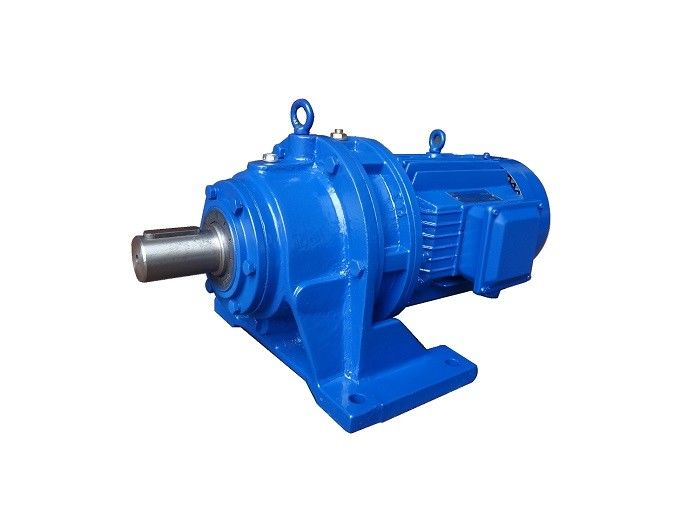

Máy giảm bánh pin chu kỳ hành tinh độ chính xác cao

Máy giảm bánh pin chu kỳ hành tinh độ chính xác cao

Nguyên tắc hoạt động của máy giảm bánh kim chu kỳ

Toàn bộ thiết bị truyền tải của máy giảm bánh pin chu kỳ hành tinh có thể được chia thành ba phần: phần đầu vào, phần giảm và phần đầu ra.

Một vòng tay lập dị hai lần di chuyển 180 ° được lắp đặt trên trục đầu vào. Hai vòng bi cuộn được lắp đặt trên vòng tay lập dị để tạo thành một cơ chế H.Các lỗ trung tâm của hai bánh xe vòng tròn là các đường chạy của vòng bi cánh tay quay trên tay áo lập dịCác bánh xe xoay xoay kết nối với một tập hợp các bánh răng pin được sắp xếp theo hình vòng trên bánh răng pin để tạo thành một cơ chế giảm lưới bên trong với một sự khác biệt răng nhỏ.trong máy giảm tốc có tỷ lệ tốc độ nhỏ, răng chích được trang bị răng chích.

Khi trục đầu vào làm cho một vòng quay với tay áo lập dị,do các đặc điểm của đường cong đường răng trên bánh xe xoáy và giới hạn răng chân trên bánh răng kim, chuyển động của bánh xe xoay trở thành chuyển động phẳng với cả vòng quay và xoay. Khi trục đầu vào quay về phía trước cho một vòng quay, tay áo lập dị cũng quay một lần,và bánh xe xoay vòng xoay qua một sự khác biệt răng theo hướng ngược lại để được giảm tốcVới sự giúp đỡ của cơ chế đầu ra W, vòng quay tốc độ thấp của bánh xe xoay được truyền đến đầu ra thông qua trục chân, dẫn đến tốc độ đầu ra thấp hơn.

Parameter giảm bánh pin cycloidal

Lưu ý: Các chỉ số hiệu suất của các mô hình máy tương ứng với các tiêu chuẩn khác nhau về cơ bản là giống nhau, nhưng ngoại hình, cài đặt và kích thước kết nối hơi khác nhau.Người dùng nên cố gắng sử dụng các tiêu chuẩn JB/T2982-94A và B.

Ví dụ mô hình máy giảm bánh pin cycloidal

Lưu ý: Trong máy giảm tốc hai giai đoạn và ba giai đoạn, sự kết hợp các tỷ lệ truyền tải của mỗi giai đoạn là, về nguyên tắc, giai đoạn đầu tiên (lực cao tốc) là cuối với tỷ lệ truyền tải nhỏ hơn,và giai đoạn hai hoặc ba (i.i. đầu tốc độ thấp) như tỷ lệ truyền tải.
