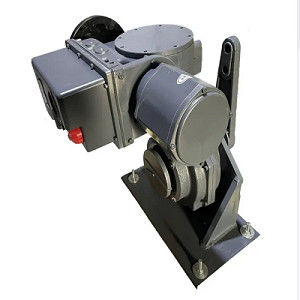

SD Series Quarter Turn Electric Valve Actuator Động cơ điện

SD Series Quarter Turn Electric Valve Actuator Động cơ điện

Tổng quan về máy điều khiển van vòng tư:

Quarter Turn Electric Actuators sử dụng năng lượng điện để mở, đóng hoặc van throttle đòi hỏi vị trí chính xác cao.Chúng được thiết kế để tự động hóa hoạt động chính xác của van mở và đóng thông qua một chuyển động xoay 90 ° (một phần tư quay), chẳng hạn như van quả bóng, van nút, van nghẹt, van cắm và van bướm.Máy điều khiển vòng quay xoay cũng có thể được sử dụng để tự động hóa các bộ đệm để điều chỉnh dòng không khí trong ống khói và thiết bị xử lý không khí cho ngành công nghiệp HVAC.

Máy điều khiển van vòng một phần tưcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyThiết kế nhỏ gọn và trọng lượng tương đối nhẹ của chúng là lý tưởng cho các tình huống nơi không gian lắp đặt hạn chế, cho phép thêm chỗ trống cho các tùy chọn ống thay thế.

Thông số kỹ thuật của bộ điều khiển van điện vòng tư:

Hiệu suất kỹ thuật của bộ điều khiển điện vòng tư:

1. menu gỡ lỗi tiếng Trung và tiếng Anh, đơn giản và trực quan
2. Hỗ trợ 3 phương pháp điều khiển: (tất cả là cách ly cặp quang học)
A. Điều khiển loại chuyển đổi có thể chọn điều khiển chạy hoặc kiểm soát lưu.
B. Tiêu chuẩn điều khiển tương tự 4-20mA, trở ngại tín hiệu đầu vào 100Ω, trở ngại tín hiệu đầu ra < 750Ω. (cấu hình tiêu chuẩn)
C. Điều khiển xe buýt MODBUS (không cần thiết)
3. Nó có chức năng xác định và điều chỉnh trình tự pha. Điện ba pha không cần xác định trình tự pha, và thiết bị có thể hoạt động bình thường khi được kết nối.
4. Nó có chức năng bảo vệ mất pha cấp điện. Máy điều khiển mất pha cấp điện ba pha tự động dừng lại và hiển thị mất pha.
5Có nhiều biện pháp bảo vệ:
A. Giới hạn điện tử
B. Bảo vệ chống quá mô-men xoắn
C. Bảo vệ gián đoạn tín hiệu, giữ vị trí, hoàn toàn đóng, hoàn toàn mở, ba phương thức để lựa chọn
D. Bảo vệ động cơ khỏi quá nóng
E. Bảo vệ rotor bị đình trệ, khi có lệnh điều khiển, sau 8S, không có phản hồi và nó được đánh giá là bị đình trệ.
6Được trang bị với 4 đường báo động khô liên lạc, các mục báo động có thể được chọn thông qua cài đặt
7. Điều khiển chính xác cao, lỗi ≤± 1%, phanh áp dụng phanh phản ứng chậm và biến động dòng điện nhỏ.
8Với chức năng điều khiển khẩn cấp ESD.
9Mức bảo vệ cao nhất là IP67.

10Thực hiện các tiêu chuẩn IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 và tham chiếu.
