GB/T 9770 Vành đai vận chuyển thép tăng cường Vành đai vận chuyển dây thừng dây để truyền vật liệu
-
Làm nổi bật
GB/T 9770 Vòng dây chuyền dây thép
,Vành đai vận chuyển dây thép chống rách
,Đường dây chuyền dây chuyền dây chuyền 1400mm
-
Tên sản phẩmBăng tải dây thép
-
Vật liệuVải cao su + EP
-
Chất lượngcấp độ cao
-
Sử dụngtruyền tải vật chất
-
Tính năngChịu nhiệt Chống rách
-
Chiều rộng vành đai800-2800mm
-
Nguồn gốcTrung Quốc
-
Chứng nhậnGB/T 9770
-
Số mô hìnhST
GB/T 9770 Vành đai vận chuyển thép tăng cường Vành đai vận chuyển dây thừng dây để truyền vật liệu
GB/T 9770 Vành đai vận chuyển thép tăng cường Vành đai vận chuyển dây thừng dây để truyền vật liệu
Mô tả sản phẩm:

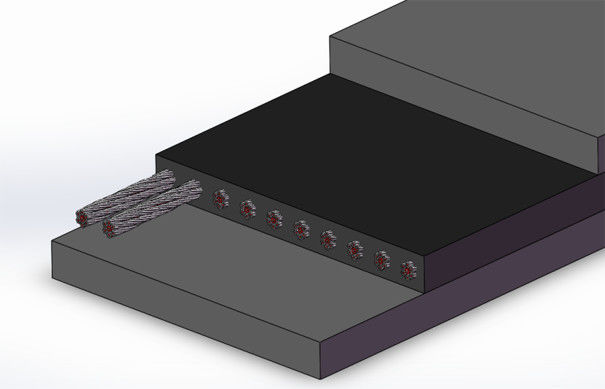

Vành dây chuyền vận chuyển thép là một dây chuyền vận chuyển cao su với dây thép làm xương. Sản phẩm bao gồm lõi cao su, dây thép thép, lớp phủ và cạnh.Nó có những lợi thế của sức mạnh kéo cao, chống va chạm tốt, tuổi thọ dài, kéo dài nhỏ khi sử dụng, hình thành rãnh tốt và khả năng linh hoạt tốt. Nó phù hợp để vận chuyển vật liệu qua khoảng cách dài,khoảng cách lớn, và tốc độ cao.
Parameter sản phẩm:
1) Dây dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền dây chuyền
Ví dụ: GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Mã tiêu chuẩn
1400 ------ Chiều dài (m)
2200 ------ Chiều rộng (mm)
ST3150 ------ Thông số kỹ thuật độ bền
8+8 ------ Độ dày của keo phủ trên và dưới
H ------ Mã cấp độ hiệu suất lớp phủ
2) Thông số kỹ thuật sức mạnh dây chuyền vận chuyển dây thép:
| Điểm | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Độ bền kéo theo chiều dài N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Chiều kính danh nghĩa tối đa của sợi dây mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Khoảng cách dây thừng mm |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
Độ dày của keo bọc trên mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Độ dày keo nắp dưới mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Thông số kỹ thuật về chiều rộng dây thừng:
|
Chiều rộng mm |
Số dây thừng | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Bảng hiệu suất lớp phủ dây chuyền vận chuyển dây thừng:
| Mã cấp | Độ bền dây kéo,MPa≥ | Độ kéo dài khi phá vỡ,% ≥ | Số lượng hao mòn,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D Ứng dụng trong điều kiện làm việc bị mòn nặng;H Ứng dụng trong điều kiện làm việc bị trầy xước nặng;L Ứng dụng trong điều kiện làm việc bình thường;P Ứng dụng chống dầu, chống nhiệt, chống axit-cát,băng chuyền chống lạnh và thường chống cháy | |||
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
