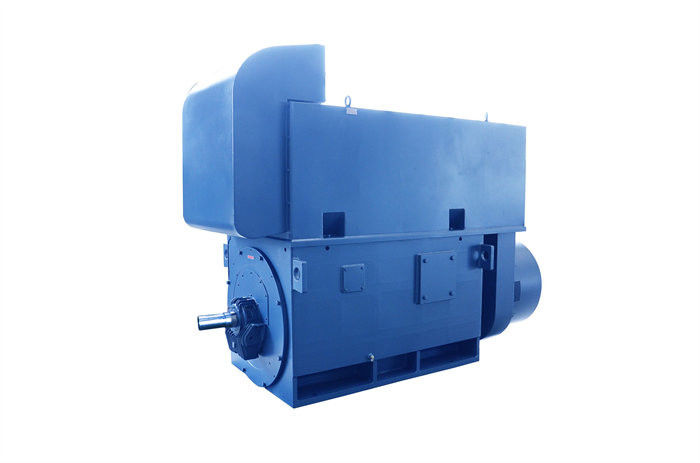

YKK YRKK Series 3 pha động cơ không đồng bộ 3 pha động cơ điện cao áp
-
Làm nổi bật
Động cơ cảm ứng không đồng bộ 3 giai đoạn IEC
,Động cơ cảm ứng không đồng bộ 3 pha 50HZ
,Động cơ điện cao áp 2500KW
-
Tên sản phẩmĐộng cơ không đồng bộ lồng sóc
-
Tính năngĐiện cao thế
-
Điện áp6KV
-
Số lượng Stator3 pha
-
Lớp bảo vệIP44 hoặc IP54
-
Tiêu chuẩnTiêu chuẩn IEC
-
Cây sào4, 6, 8, 10, 12
-
Nhiệm vụS1
-
Tần số50HZ
-
Nguồn gốcTrung Quốc
-
Số mô hìnhDòng YKK.YRKK
YKK YRKK Series 3 pha động cơ không đồng bộ 3 pha động cơ điện cao áp
YKK YRKK Series 3 pha động cơ không đồng bộ 3 pha động cơ điện cao áp
Động cơ không đồng bộ lồng sócTổng quan
YKK series squirrel cage high voltage three phase asynchronous motor là một động cơ không đồng bộ loại lồng với bộ làm mát không khí-không khí đóng.Dòng động cơ này được xếp hạng IP44 hoặc IP54 và phương pháp làm mát là IC611.
YKK series high voltage 3 phase asynchronous motor là một động cơ không đồng bộ lồng với bộ làm mát không khí đóng.Nắp trên có thể được mở để quan sát tình trạng bên trong của động cơTất cả các thành phần có thể được tháo rời và lắp ráp cho việc lắp đặt và bảo trì thuận tiện.
Động cơ lồng sóc điện áp cao YKK có lợi thế hiệu quả cao, tiết kiệm năng lượng, tiếng ồn thấp, rung động nhỏ, trọng lượng nhẹ, hiệu suất đáng tin cậy, cài đặt và bảo trì thuận tiện.Có thể được sử dụng để lái một loạt các máy móc khác nhauGiống như máy thông gió, máy nén, máy bơm, máy nghiền, máy cắt và các thiết bị khác, và có thể được sử dụng bởi các mỏ than, ngành công nghiệp máy móc,nhà máy điện và các doanh nghiệp công nghiệp và khai thác mỏ khác nhau.
Cấu trúc và hình thức lắp đặt của động cơ không đồng bộ lồng sóc điện áp cao dòng YKK là IMB3.Tần số định số của động cơ là 50HZ, điện áp tiêu chuẩn là 6kv/10kv, các lớp điện áp khác hoặc yêu cầu đặc biệt được đặt hàng.
Thông số kỹ thuật động cơ không đồng bộ 3 pha
|
2.YKK系列6kV高压三相异步电动机技术数据表 ((H710-H1000) Dữ liệu kỹ thuật về động cơ không đồng bộ ba pha YKK 6000V series ((H710- 1000) |
||||||||||
|
型 号 TYPE |
额定 功率 Đánh giá Sức mạnh (kW) |
额定 电流 STATOR Hiện tại (A) |
额定 转速 Đánh giá Chuyển vòng Tốc độ (r/min) |
hiệu quả η% EFFI- IENCY |
功率 Số nhân cosΦ Sức mạnh Nguyên nhân |
tối đa 转矩 TORQ MAX ️ 额定 转矩 RATED TORQ |
起动 转矩 Khóa TORQ 额定 转矩 RATED TORQ |
起动 电流 Dòng điện bị khóa 额定 电流 Đánh giá Hiện tại |
负载 转动 惯量 J Đồ tải INERTIA kg..m2 |
电机 trọng lượng Trọng lượng (kg) |
|
YKK7101-4 YKK7102-4 YKK7103-4 YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
YKK7101-6 YKK7102-6 YKK7103-6 YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
YKK8001-6 YKK8002-6 YKK8003-6 YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001-6 YKK9002-6 YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
YKK7101-8 YKK7102-8 YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
YKK8001-8 YKK8002-8 YKK8003-8 YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 YKK9003- 10 |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK系列6kV高压三相异步电动机技术数据表 ((H710-H1000) Dữ liệu kỹ thuật về động cơ không đồng bộ ba pha YKK 6000V series ((H710- 1000) |
||||||||||
|
型 号 TYPE |
额定 功率 Đánh giá Sức mạnh (kW) |
额定 电流 STATOR Hiện tại (A) |
额定 转速 Đánh giá Chuyển vòng Tốc độ (r/min) |
hiệu quả η% EFFI- IENCY |
功率 Số nhân cosΦ Sức mạnh Nguyên nhân |
tối đa 转矩 TORQ MAX ️ 额定 转矩 RATED TORQ |
起动 转矩 Khóa TORQ 额定 转矩 RATED TORQ |
起动 电流 Dòng điện bị khóa 额定 电流 Đánh giá Hiện tại |
负载 转动 惯量 J Đồ tải INERTIA kg..m2 |
电机 trọng lượng Trọng lượng (kg) |
|
YKK10001- 10 YKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
