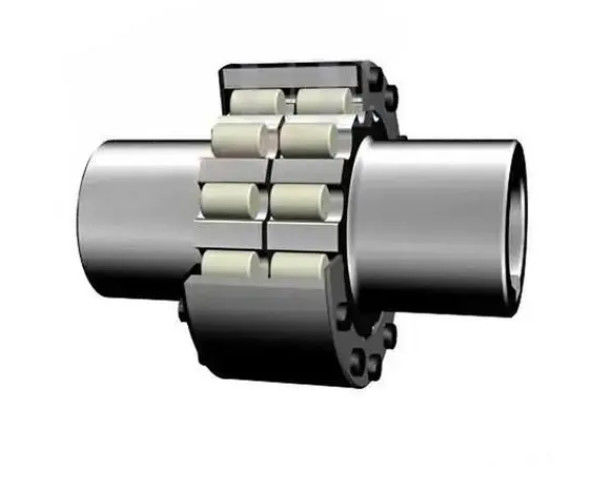

LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling

Loại LZD lỗ trục hình nón Gói pin Gear đàn hồi Gói trục conic Gói đàn hồi Gói

Sản phẩm - thiết bị vận chuyển - Máy nối đàn hồi
  • Làm nổi bật

    Các khớp nối đàn hồi loại LZD

    ,

    Các khớp nối đàn hồi lỗ trục

    ,

    40Cr Thép cắt pin kết nối bánh răng

  • Tên sản phẩm
    Cáp nối linh hoạt kiểu Bush Pin
  • Vật liệu
    Thép, 45#/40Cr/42CrMo
  • Kết nối
    lỗ trục
  • Cấu trúc
    Dụng cụ
  • Màu sắc
    khách hàng yêu cầu
  • Tiêu chuẩn hoặc phi tiêu chuẩn
    Tiêu chuẩn
  • Ưu điểm
    Mức chất lượng cao và ổn định
  • Nguồn gốc
    Trung Quốc
  • Số mô hình
    Loại LZD

Loại LZD lỗ trục hình nón Gói pin Gear đàn hồi Gói trục conic Gói đàn hồi Gói

  • LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling
Nhận giá Liên hệ với bây giờ

Loại LZD lỗ trục hình nón Gói pin Gear đàn hồi Gói trục conic Gói đàn hồi Gói

Tổng quan sản phẩm

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ring, và hai nửa của ly nối được kết nối thông qua chân để truyền mô-men xoắn.Nó phù hợp với truyền tải công suất trung bình và cao, và không phù hợp với các bộ phận làm việc đòi hỏi giảm rung động và kiểm soát tiếng ồn nghiêm ngặt.

Đặc điểm của sản phẩm

1. mô-men xoắn truyền lớn. Ở cùng mô-men xoắn, đường kính xoay hầu hết là nhỏ hơn so với của nối bánh răng, và nó là nhỏ về kích thước và trọng lượng nhẹ.Nó có thể thay thế một phần các kết nối bánh răng;

2so sánh với các kết nối bánh răng, các răng kim đàn hồi loại kết nối là đơn giản trong cấu trúc, ít thành phần, thuận tiện hơn để sản xuất, không có công cụ máy chế biến bánh răng;bảo trì thuận tiện, tuổi thọ dài, kẹp nylon có thể được thay thế bằng cách loại bỏ tấm phao;

3. Cột nylon của sự ghép răng ghim đàn hồi ghim là một vật liệu tự bôi trơn và không cần bôi trơn, mà không chỉ tiết kiệm dầu bôi trơn,nhưng cũng làm sạch môi trường làm việc; nối bánh răng chân đàn hồi có hiệu suất giảm rung thấp và tiếng ồn cao.

Các thông số sản phẩm

mô hình Động lực danh nghĩa Tn(Nm) Tốc độ cho phép [n]r/min Độ kính lỗ trục d1 d2 Chiều dài lỗ trục D B S Khoảnh khắc quán tính Kg.m2 Khối lượng m Kg
Loại Y Loại J1, Z1
L L1
ZLD1 100 4000 12 14 32 27 76 52 9 0.0007 0.73
16 18 42 30
19
20 22 52 38 54 11
24
ZLD2 250 4000 16 18 42 30 90 60 7 0.004 3.9
19
20 22 52 38 62 9
24
25 28 62 44 66 13
30 32 82 60 70 17
ZLD3 630 4000 25 28 62 44 118 85 11 0.015 8.6
30 32 82 60 89 15
35 38
40 42 112 84 95 21
ZLD4 1600 4000 40 42 112 84 158 115 21 0.057 18.1
45 48
50 55
56
60 142 107 122 28
ZLD5 4000 4000 50 55 112 84 192 115 21 0.14 29.2
56
60 63 142 107 112 28
65 70
71 75
80 172 132 127 33
ZLD6 6300 3300 60 63 142 107 230 144 30 0.31 47.2
65 70
71 75
80 85 172 132 149 35
90 95
ZLD7 10000 2900 70 71 142 107 260 146 30 0.62 73
75
80 85 172 132 151 35
90 95
100 110 212 167 156 40
ZLD8 16000 2500 80 85 172 132 300 167 34 1.29 115
90 95
100 110 212 167 172 39
120 125
130 252 202 177 44
ZLD9 25000 2300 90 95 172 132 335 187 34 2.1 151
100 110 212 167 192 39
120 125
130 140 252 202 197 44
150
ZLD10 31500 2100 100 110 212 167 355 194 41 3.1 196
120 125
130 140 252 202 199 46
150
160 170 302 242 209 56
ZLD11 40000 2000 110 120 212 167 380 214 41 4.3 237
125
130 140 252 202 219 46
150
160 170 302 242 229 56
180
ZLD12 63000 1700 130 140 252 202 445 231 48 9.9 399
150
160 170 302 242 241 58
180
190 200 352 282 251 68
ZLD13 100000 1500 150 252 202 515 262 44 16.6 502
160 170 302 242 272 54
180
190 200 352 282 282 64
