Tổng quan:

Vòng chuyền dây chuyền là các thiết bị được sử dụng để hỗ trợ dây chuyền chuyền chuyền và các vật liệu được mang trên nó, và để đảm bảo hoạt động ổn định của dây chuyền chuyền chuyền.Máy cuộn ống, cán nghiêng phía trước, cán chuyển tiếp, cán trên song song, cán đệm, cán tự sắp xếp và cán nhánh trở lại (nhánh dưới).

Phân loại:

1. Conveyor Troughing Rollers:được sử dụng để mang các nhánh (nhánh trên), có sẵn ở 35 ° và 45 °. Nói chung, các cuộn có rãnh 35 ° thường được sử dụng.

2. Tilt conveyor Troughing Rollers:Các con lăn bên của máy chạy lơ lửng 35 ° được nghiêng về phía trước 15 ° theo hướng chạy để đảm bảo sự tập trung tốt của băng chuyền và làm cho nó ít lệch hơn (Hình 9).

3. Chuẩn bị chuyển đổi:được sử dụng giữa cuộn đầu hoặc cuộn đuôi và bộ cuộn rãnh đầu tiên. The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedCó ba loại cuộn chuyển tiếp: 10 °, 20 ° và 30 °.

4. Upper Parallel Roller:Được sử dụng để vận chuyển các mặt hàng hoàn thiện.

5Đường đệm:Có 35 ° và 45 ° đường rãnh cao su vòng loại cuộn đệm. lắp đặt bên dưới đường dẫn của phần tiếp nhận vật liệu,nó có thể hấp thụ năng lượng động tác của dây đai khi các vật liệu được vận chuyển rơi, kéo dài tuổi thọ của dây chuyền vận chuyển (Hình 10).

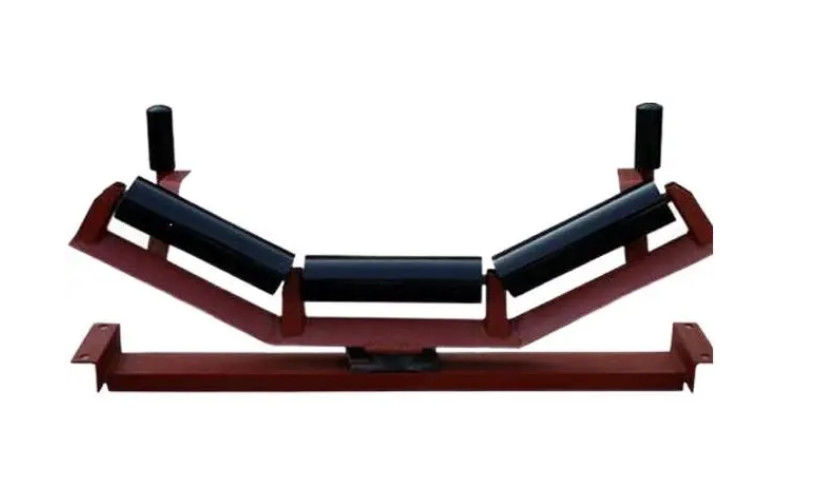

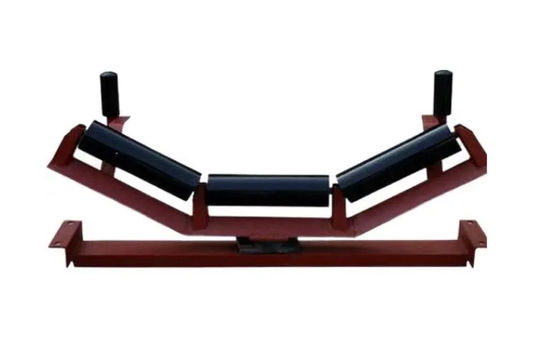

6. Self-Aligning Roller:Có hai loại cuộn tự sắp xếp: loại ma sát và loại cong (xem hình 11 và hình 12).Nó có thể ngăn chặn dây chuyền vận chuyển đi lang thang và đóng vai trò của trung tâm và điều chỉnh độ lệchCả hai nhánh trên và dưới đều có sẵn.

7. Quay nhánh trở lại / Quay nhánh thấp hơn:phẳng (xem hình 13), hình V, nghiêng về phía trước hình V (xem hình 14), chải hình V (xem hình 15), xoắn ốc (xem hình 15) hình 16) và hình ngược hình V và các loại khác.V-shaped và V-shaped phía trước nghiêng con lăn thấp hơn được sử dụng cho băng thông rộng hơn và có thể trung tâm băng chuyền không tảiCác con lăn hình V và quay ngược hình V được lắp ráp với nhau để có hiệu quả chống lệch tốt hơn.V-con hình chải hình và hình xoắn ốc cuộn có thể loại bỏ vật liệu dính gắn vào băng chuyền, giữ cho bề mặt dây đai sạch sẽ, và chạy trơn tru mà không lệch.

Số liệu:
