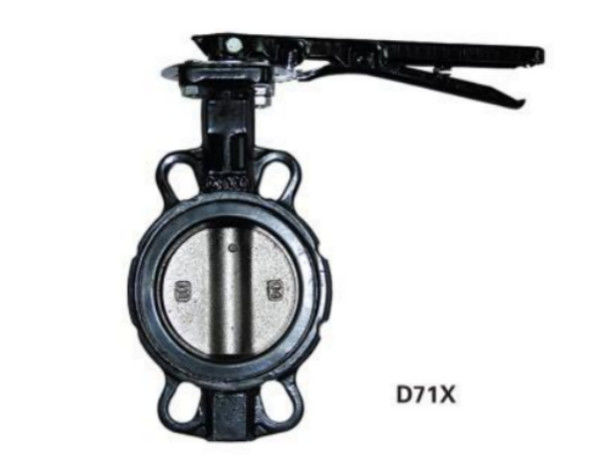

LT Type High Performance Wafer Butterfly Valve Cast Iron Zero Leakage

Loại LT High Performance Wafer Butterfly Valve Cast Iron Zero Leakage

Sản phẩm - Thiết bị xử lý nước - Van bướm
  • Làm nổi bật

    Ống phun bướm loại LT

    ,

    2 inch van bướm Cast Iron

    ,

    Wafer Butterfly Valve không rò rỉ

  • Tên sản phẩm
    van bướm loại wafer
  • Phương tiện truyền thông
    Không khí, nước, hơi nước, các chất ăn mòn khác nhau, bùn, dầu, kim loại lỏng và chất phóng xạ và cá
  • Chiều kính
    DN50 ((2 ̇) - 600 ((24 ̇)
  • Tính năng
    không rò rỉ
  • Vật liệu
    gang thép
  • Nguồn gốc
    Trung Quốc
  • Số mô hình
    Loại LT

Loại LT High Performance Wafer Butterfly Valve Cast Iron Zero Leakage

Nhận giá Liên hệ với bây giờ

Loại LT High Performance Wafer Butterfly Valve Cast Iron Zero Leakage


Cấu trúc:
Một van bướm wafer bao gồm một cơ thể tròn hoặc hình đĩa với một lỗ trung tâm và một phần đóng đĩa hoặc hình bướm bên trong cơ thể.được gọi là đĩa bướm hoặc wafer, được kết nối với một trục hoặc thân kéo dài ra ngoài thân van.

Hoạt động:
Các van bướm wafer hoạt động bằng cách xoay đĩa hoặc yếu tố bướm trong đường dòng chảy. khi đĩa ở vị trí đóng, nó chặn dòng chảy hoàn toàn, và khi mở hoàn toàn,nó cho phép lưu lượng tối đa thông qua vanCác đĩa có thể được đặt bất cứ nơi nào ở giữa để điều chỉnh tốc độ dòng chảy.

Các thông số:

公称通径DN 尺寸Size ((mm) trọng lượng ((kg)
A B C D L H D1 N-φ K E n1-φ1 Φ2 G
mm inch LTD71/371/671/971X-1.0/1.6
50 2 161 80 42 52.9 32 88.39 125 4-M16 77 57.15 4-6.7 12.6 118 3.8
65 2.5 175 89 44.7 64.5 32 102.54 145 4-M16 77 57.15 4-6.7 12.6 137 4.2
80 3 181 95 45.2 78.8 32 61.23 160 8-M16 77 57.15 4-6.7 12.6 189 4.7
100 4 200 114 52.1 104 32 68.88 180 8-M16 92 69.85 4-10.3 15.77 206 9.0
125 5 216 127 54.4 123.3 32 80.36 210 8-M16 92 69.85 4-10.3 18.92 238 10.9
150 6 226 139 55.8 155.6 32 91.84 240 8-M20 92 69.85 4-10.3 18.92 266 14.2
200 8 260 175 60.6 202.5 45

112.89

76.35

 295

8M20

12-M24

 115 88.9 4-14.3 22.1 329 18.2
250 10 292 203 65.6 250.5 45

90.59

91.88

350

355

12-M20

12-M24

 115 88.9 4-14.3 28.45 393 26.8
300 12 337 242 76.9 301.6 45

103.52

106.12

400

410

12-M20

12-M24

 140 107.95 4-14.3 31.6 462 40
350 14 368 267 76.5 333.3 45

89.74

91.69

460

470

16-M20

16-M24

 140 107.95 4-14.3 31.6 515 56
400 16 400 309 86.5 389.6

51.2

72

100.48

102.42

515

525

16-M24

16-M27

 197 158.75 4-20.6 33.15 579 96
450 18 422 328 105.6 440.51

51.2

72

88.38

91.51

565

585

20-M24

20-M27

 197 158.75 4-20.6 38 627 122
500 20 480 361 131.8 491.36

64.2

82

96.99

101.68

620

650

20-M24

20-M30

 197 158.75 4-20.6 41.15 696 202
600 24 562 459 152 592.5

70.2

82

113.42

120.46

725

770

20-M27

20-M33

 276 215.9 4-22.2 50.65 821 270

Lưu ý:
DN50 ((2??)-600 ((24??) van bướm loại "LT" phù hợp với hai mức áp suất: PN1.0/PN1.6MPa. Có hai kích thước trong mỗi lưới trong bảng, cho thấy PN1.0/PN1.6MPa tương ứng.Đối với kích thước kết nối mức áp suất, các kích thước kết nối chuối ống kết nối với van đề cập đến bảng kích thước kết nối chuối.điện, khí và các thiết bị truyền tải khác.

Cấu trúc, hiệu suất và vật liệu của các bộ phận của van bướm loại "LT" giống như của loại "A".Sự khác biệt là loại "A" có thể được kết nối trung tâm giữa hai vòm ống thông qua các cọc đinh (hoặc các cọc sáu góc mở rộng) (i(ví dụ như loại clip-on).


Ngoài việc được kết nối giữa hai đường ống thông qua hai vít sáu góc thông thường, loại "LT" cũng có thể được lắp đặt trên đầu ống (tức là loại kẹp đơn) và được sử dụng như một van thoát nước,nhưng việc sử dụng đầu ống phải được chỉ định trong hợp đồng đặt hàng.

Kích thước kết nối vít phù hợp với G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 và các tiêu chuẩn khác, và phải được người sử dụng xác định trong hợp đồng.

Loại LT High Performance Wafer Butterfly Valve Cast Iron Zero Leakage 0

Ưu điểm:
Thiết kế nhỏ gọn và nhẹ, làm cho chúng dễ dàng cài đặt và xử lý.
Hoạt động nhanh chóng và dễ dàng với chuyển động vòng một phần tư.
Đặc điểm kiểm soát dòng chảy tốt và giảm áp suất thấp.
Chi phí hiệu quả so với các loại van khác.
Thích hợp cho các ứng dụng khác nhau, bao gồm HVAC, xử lý nước, hóa học và quy trình công nghiệp.

Ứng dụng:
Van bướm wafer thường được sử dụng trong các ứng dụng mà không gian và trọng lượng là những hạn chế, chẳng hạn như trong hệ thống HVAC, nhà máy xử lý nước và quy trình công nghiệp.Chúng phù hợp để kiểm soát dòng chảy của chất lỏng, khí và bùn trong nhiều ngành công nghiệp.
