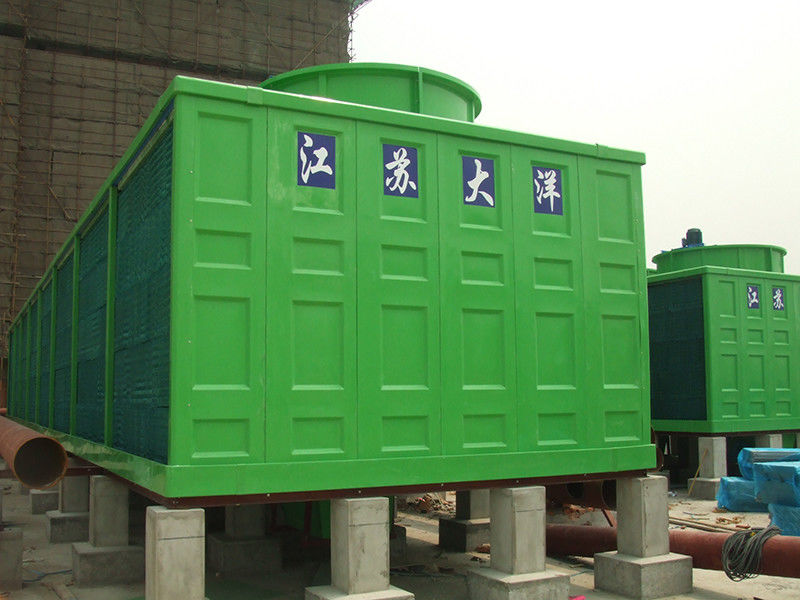

Viện CTI Cross Flow Natural Draft Open Loop Cooling Tower

CTI Institute Cross Flow Natural Draft Cooling Tower Tháp làm mát vòng mở

Tháp làm mát HLT Tháp làm mát đơn loại nhiệt độ thấp, loại chuẩn, loại nhiệt độ trung bình, loại nhiệt độ cao Thông số kỹ thuật:

Cấu trúc tháp:

Tháp sử dụng cấu trúc khung thép và vỏ sợi thủy tinh. The end face design and space layout of the beams and columns in the tower fully consider the requirements of water distribution uniformity and low wind resistance while ensuring the overall strength and stability of the equipment.
1Màu sắc của các tấm thủy tinh của vỏ tháp có thể được lựa chọn bởi chủ sở hữu, và bố trí của nhóm tháp phù hợp với môi trường xung quanh.
2. Việc sử dụng công nghệ thoát nước nội bộ làm cho tháp đẹp hơn và bền hơn;
3Một thang bảo trì được lắp đặt ở một bên của tháp để đáp ứng các yêu cầu bảo trì hàng ngày và bảo vệ cháy;
4Các bộ phận khung trong tháp áp dụng quá trình chống ăn mòn bằng kẽm nóng, không yêu cầu chống ăn mòn trong khi sử dụng, làm cho thiết bị bền hơn.

Ventilator hợp kim nhôm:

1. Các lưỡi máy được đúc, lưỡi máy mịn và hợp lý, và bề mặt mịn mà không có vết nứt, khiếm khuyết, đục và các khiếm khuyết khác.Các động cơ của quạt được cân bằng năng động trước khi rời khỏi nhà máy, và độ chính xác cân bằng rotor cứng của thử nghiệm là G6.3. Các bánh xe giảm được sản xuất theo độ chính xác 8 cấp độ. Fan có thể chạy liên tục trong hơn 8.000 giờ.
2Các cánh quạt được làm bằng hợp kim nhôm cao độ bền, có lợi thế của khối lượng không khí lớn, áp suất tổng thể cao, hiệu quả cao, truyền ổn định, tuổi thọ dài,Độ bền cao và khả năng chống ăn mòn, kích thước nhỏ, trọng lượng nhẹ, hiệu suất khởi động tốt và bảo trì và sửa chữa thuận tiện.
3Các lưỡi và trục được thiết kế với mô-men xoắn bằng nhau, và góc lưỡi có thể được điều chỉnh theo khối lượng không khí cần thiết.
4. Ghế cố định được làm bằng vật liệu hợp kim nhôm mạnh mẽ và nhẹ, làm giảm trọng lượng tổng thể của trục, làm giảm khoảnh khắc quán tính,và cải thiện sự an toàn của hoạt động quạt.

Động cơ tháp làm mát:

1Động cơ ngoài trời dòng Y
2. Động cơ tháp làm mát chống nước hoàn toàn đóng
3Nguồn cung cấp điện: 380V / 50HZ / 3P
4Mức độ bảo vệ: IP55
5Mức độ cách nhiệt: F

Phong độ sóng gấp:

1- Vật liệu: PVC chống cháy và kháng hóa học.
2. Độ dày của chất nền tấm nhựa: 0,35 ± 0,05mm.
3Quá trình đúc: đầy đủ tự động ống hút.
4Hiệu quả cao và kháng cự thấp
5Hiệu suất chống cháy tuyệt vời - chỉ số oxy chống cháy ≥40;
6Hiệu suất thủy thân và dầu cực tốt, chống lại sự thay đổi nhiệt độ khác nhau, không biến dạng hình học ở 65 °C, không nghiền nát hoặc nứt ở -40 °C;
7. Sức mạnh cao của khối lắp ráp - tấm điền áp dụng loại treo thanh, với tỷ lệ thâm nhập 100%, không có biến dạng của chất điền, sức mạnh cao, dễ thay thế,và chi phí vận hành thấp.

Máy phun nước (chẳng hạn phân phối nước):

1. nước nóng chảy qua bộ phân phối nước đến chảo phun nước, tạo thành làm mát đầu tiên;
2Nước được phân phối đồng đều qua chảo phun nước, đổ vào bộ lấp đầy, và sau đó thoát ra bởi quạt để làm mát lần thứ hai;
3Vì quá trình phun nước được mở và không áp suất, hệ thống phun nước không cần bảo trì.

Các thành phần FRP:

1Số bong bóng có đường kính từ 3 đến 5 mm trên bề mặt bên ngoài của thân tháp không được vượt quá 3 trong vòng 1m2, và đường kính tối đa của bong bóng bề mặt không được vượt quá 5 mm.
2. mức độ khắc nghiệt ≥ 80%.
3. Barcol cứng > 35.
4- Nồng độ nhựa 55-65%.
5. Độ bền kéo ≥ 200MPa.
6Độ bền uốn cong của các bộ phận FRP polyester là ≥ 147Mpa, và độ bền uốn cong của các bộ phận FRP epoxy là ≥ 196Mpa.
7. Độ bền chống va chạm ≥ 20J/cm2.
8- Mật độ 1800kg/m3.

Các thành phần thép:
Để đảm bảo chất lượng, công ty chúng tôi xử lý tất cả các thành phần thép trước khi chúng rời khỏi nhà máy thông qua một bộ các biện pháp chống ăn mòn nghiêm ngặt, bao gồm dưa chuột, loại bỏ rỉ sét, rửa nước,và mạ nóngTrong điều kiện sử dụng bình thường, tuổi thọ của các thành phần thép sau khi điều trị chống ăn mòn không dưới 20 năm.
